네트워크 권한 문제로 인한 Pod 연결 장애

Loki와 Grafana가 통신하지 못하는 장애를 거슬러 올라가니 Calico ServiceAccount에 RBAC 권한이 없어 CNI가 아예 동작하지 못한 것이었고, ClusterRoleBinding으로 권한을 주자 아래 서비스들이 연쇄로 복구된 진단 기록.

KubernetesLinux트러블슈팅

작성날짜: 25.06.07

요약 설명

Kubernetes에서는 하나의 권한 문제가 전체 클러스터의 네트워크 인프라에 영향을 미치며, 근본 원인(RBAC)을 해결하면 모든 연결된 서비스가 연쇄적으로 복구됩니다! 🎯

graph TB
    subgraph "🏢 Kubernetes Cluster"
        subgraph "Control Plane"
            API[🔧 API Server]
            ETCD[🗂️ etcd]
            SCHED[📋 Scheduler]
            CTRL[🎛️ Controller Manager]
        end

        subgraph "RBAC 권한 시스템"
            RBAC{🔐 RBAC<br/>권한 검증}
        end

        subgraph "Worker Node 1"
            GRAFANA[📊 Grafana Pod]
            CALICO_NODE[🌐 Calico Node Pod]
            KUBELET1[⚙️ kubelet]
            KPROXY1[🔄 kube-proxy]
        end

        subgraph "Worker Node 2"
            LOKI[📝 Loki Pod]
            KUBELET2[⚙️ kubelet]
            KPROXY2[🔄 kube-proxy]
        end

        subgraph "kube-system Namespace"
            CNI_PLUGIN[🔌 Calico CNI Plugin]
            SA_CNI[👤 calico-cni-plugin<br/>ServiceAccount]
            SA_NODE[👤 calico-node<br/>ServiceAccount]
        end
    end

    %% 문제 상황 연결 (빨간색)
    API -.->|❌ 권한 거부| RBAC
    RBAC -.->|❌ 접근 차단| SA_CNI
    RBAC -.->|❌ 접근 차단| SA_NODE
    SA_CNI -.->|❌ 실행 불가| CNI_PLUGIN
    SA_NODE -.->|❌ 실행 불가| CALICO_NODE
    CNI_PLUGIN -.->|❌ 네트워크 설정 실패| LOKI
    CALICO_NODE -.->|❌ 네트워크 불가| LOKI
    LOKI -.->|❌ 연결 실패| GRAFANA

    %% 정상 연결 (파란색) - 해결 후
    API ==>|✅ 권한 승인| RBAC
    RBAC ==>|✅ 접근 허용| SA_CNI
    RBAC ==>|✅ 접근 허용| SA_NODE
    SA_CNI ==>|✅ 정상 실행| CNI_PLUGIN
    SA_NODE ==>|✅ 정상 실행| CALICO_NODE
    CNI_PLUGIN ==>|✅ IP 할당| LOKI
    CALICO_NODE ==>|✅ 네트워크 정책| LOKI
    LOKI ==>|✅ 로그 전송| GRAFANA

    %% 스타일링
    classDef errorNode fill:#ff6b6b,stroke:#e74c3c,stroke-width:3px,color:#fff
    classDef successNode fill:#2ecc71,stroke:#27ae60,stroke-width:3px,color:#fff
    classDef warningNode fill:#f39c12,stroke:#e67e22,stroke-width:3px,color:#fff
    classDef normalNode fill:#3498db,stroke:#2980b9,stroke-width:2px,color:#fff
    classDef rbacNode fill:#9b59b6,stroke:#8e44ad,stroke-width:3px,color:#fff

    class GRAFANA,LOKI,CALICO_NODE,CNI_PLUGIN errorNode
    class API,ETCD,SCHED,CTRL,KUBELET1,KUBELET2,KPROXY1,KPROXY2 normalNode
    class RBAC rbacNode
    class SA_CNI,SA_NODE warningNode

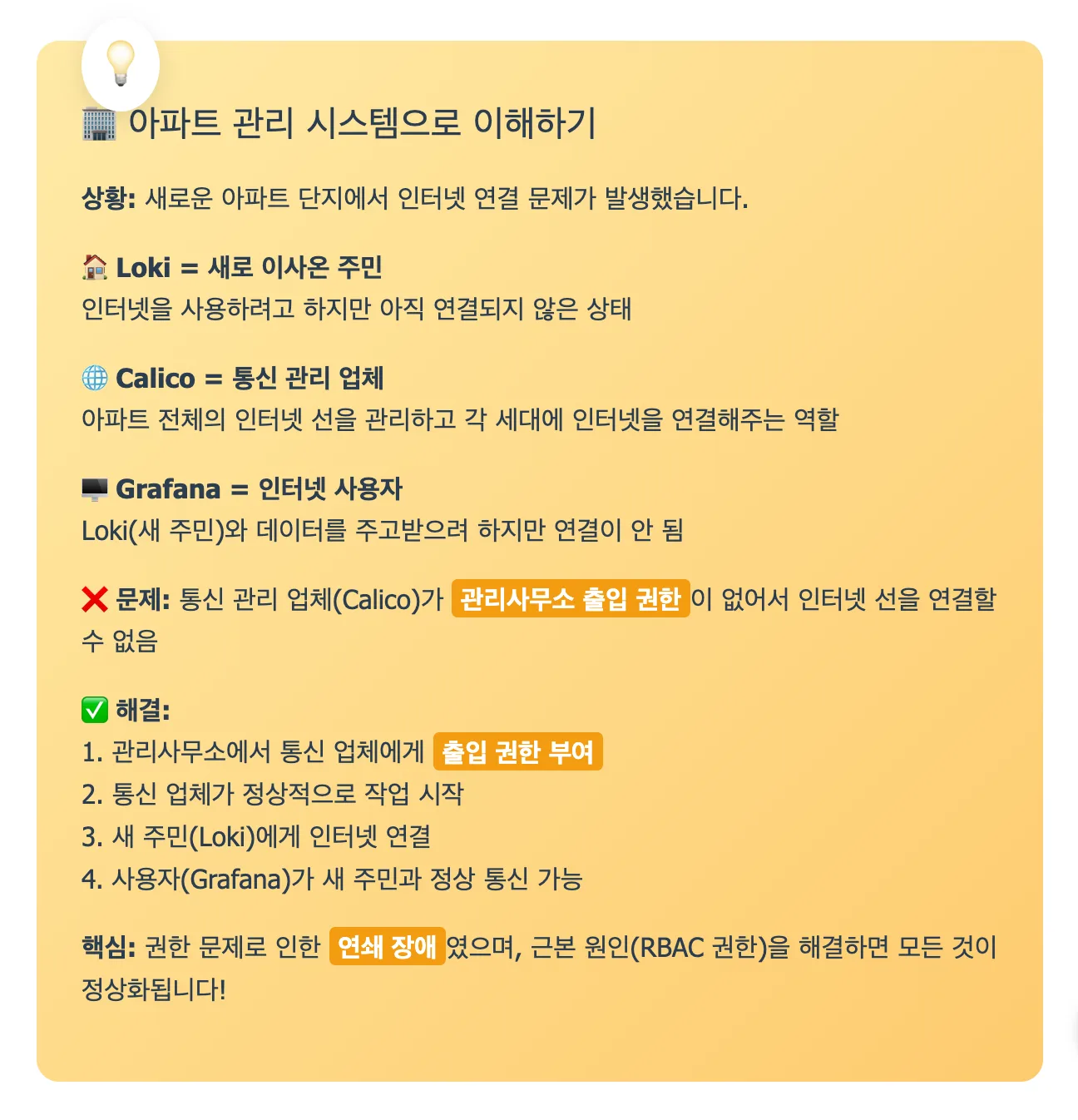

문제 상황

  • Calico(네트워크 관리자)가 신분증은 있지만 출입 권한이 없었음
  • 권한 없이는 다른 Pod들에게 네트워크를 제공할 수 없음
  • 결과적으로 Loki가 격리된 상태가 되어 Grafana와 통신 불가

왜 발생?

  • Calico 설치 시 RBAC 설정이 누락되었거나
  • 클러스터가 보안 강화 모드(—authorization-mode=RBAC)로 설정되어 있어서
  • 기본적으로 모든 권한이 차단된 상태

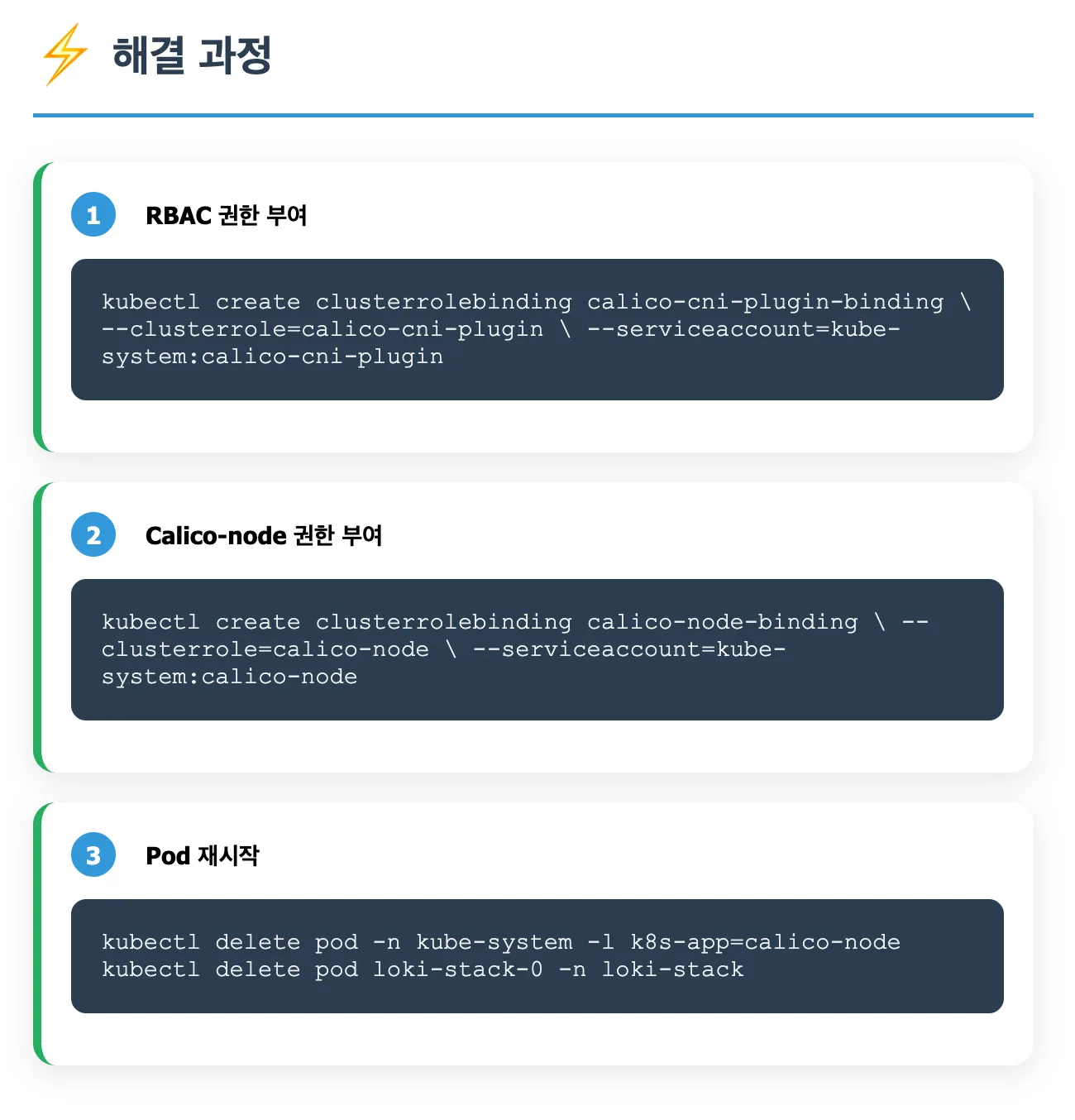

해결 방법

  • ClusterRoleBinding으로 필요한 권한을 명시적으로 부여
  • Calico가 정상 작동하면서 모든 Pod의 네트워크 연결성 복구
  • 연쇄적으로 Loki-Grafana 연결도 정상화
