「29CM」 트랜잭셔널 아웃박스 패턴의 실제 구현 사례

비즈니스 로직 중간에 에러가 나면 이벤트가 유실되는 문제를 29CM가 아웃박스 테이블과 TransactionalEventListener의 BEFORE_COMMIT/AFTER_COMMIT 분리로 푼 방식을 따라가며 정리한 탐구 기록.

트랜잭션KafkaSpring Boot아키텍처

📅 탐구 일자: 2024-10-25

🔗 분석한 블로그 포스트

🏷️ 주요 키워드

  • 트랜잭션 관리, 이벤트 발행

📚 핵심 내용 요약

  • 트랜잭셔널 메시징 유형인 트랜잭셔널 아웃박스 패턴 적용 소개 및 EDA

💡 주요 기술적 인사이트

  1. TransactionalEventListener 이용해 트랜잭션 결과에 따라 이벤트 처리 제어
  2. 이벤트 발행 정보 별도의 outbox 테이블 관리

🛠️ 실제 적용 사례 또는 구현 방법

트랜잭셔널 메시징 개요

  • 트랜잭션과 같이 하나의 메시지 흐름으로 기억하면 된다.

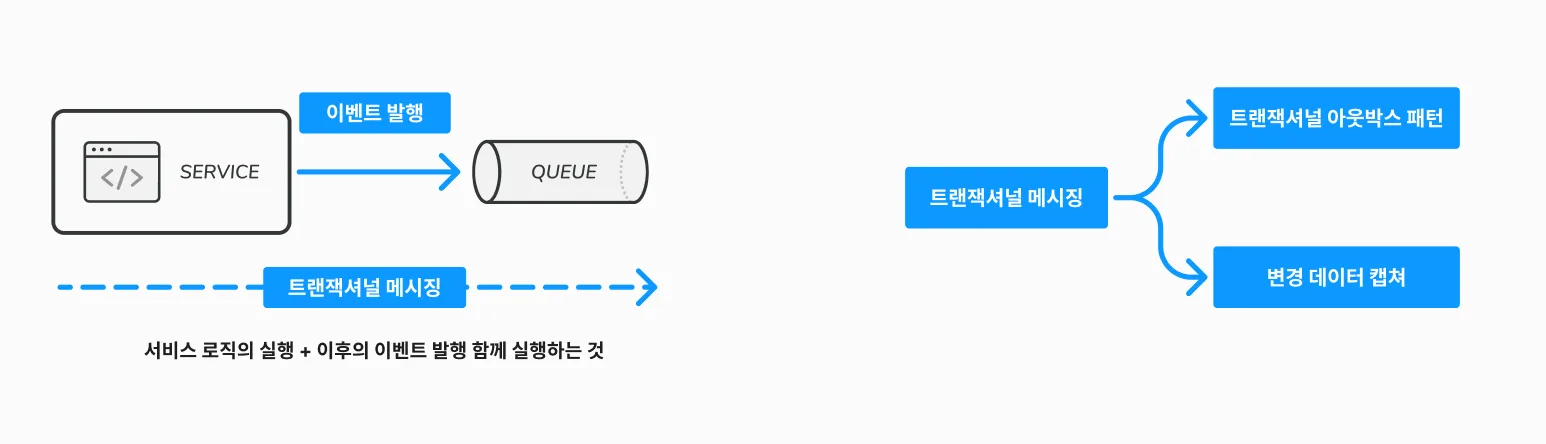

트랜잭셔널 메시징 개념

  • 트랜잭셔널 메시징: 서비스 로직 실행 + 이후의 이벤트 함께 실행하는 것
  • 트랜잭셔널 메시징은 크게 2가지로 나뉜다
    • 트랜잭셔널 아웃박스 패턴 (여기서 다룰 개념 🐶)
    • 변경 데이터 캡쳐

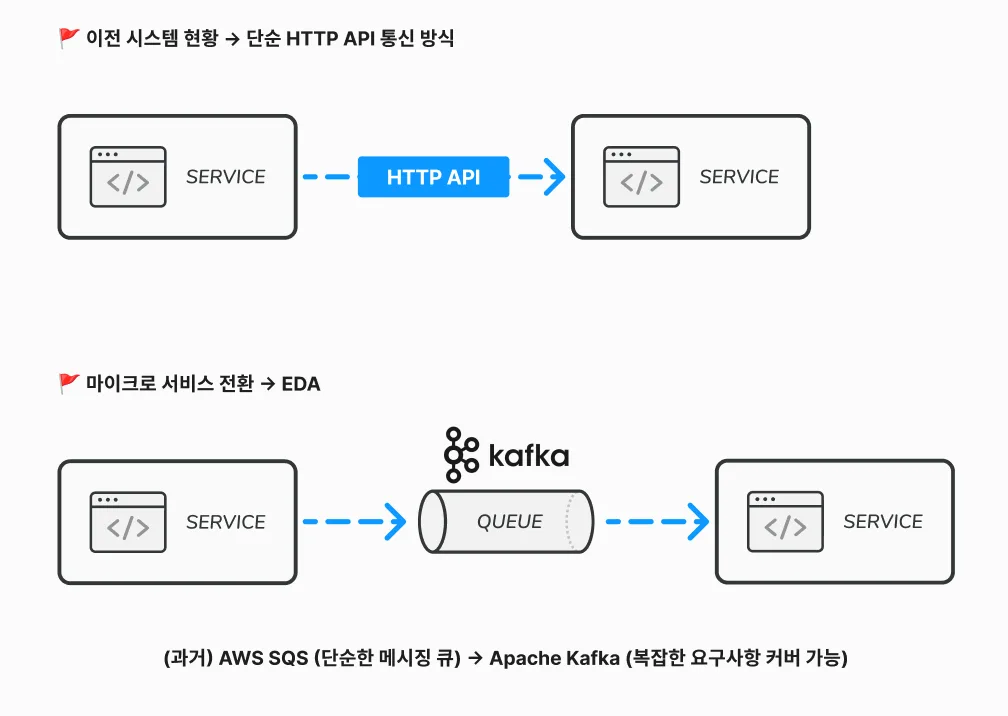

왜 트랜잭션 메시징을 도입했을까

마이크로 서비스로 전환하면서 서버간 데이터 정합성 필요 + 복잡한 요구사항

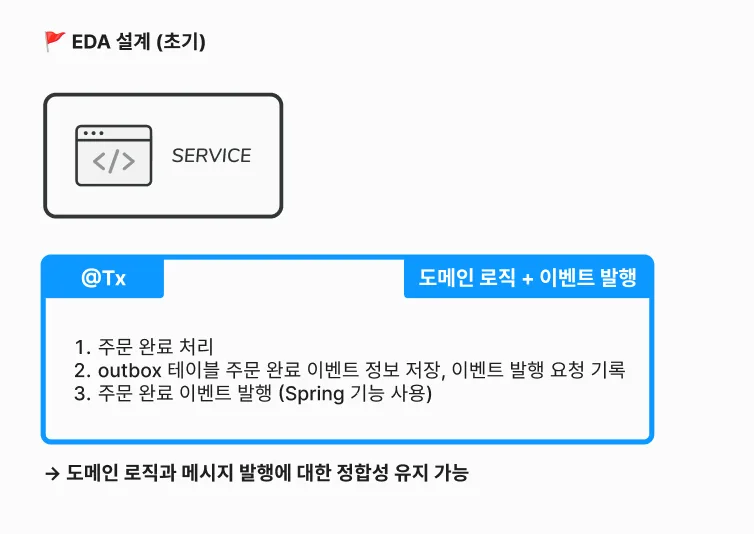

EDA 초기 설계는?

  • 비즈니스 모든 로직을 하나의 트랜잭션으로 묶어서 개발

하지만, 비즈니스 로직 실행 중 중간 에러가 발생하게 되면? 메시지 큐 미발행 등 이슈 발생 💦

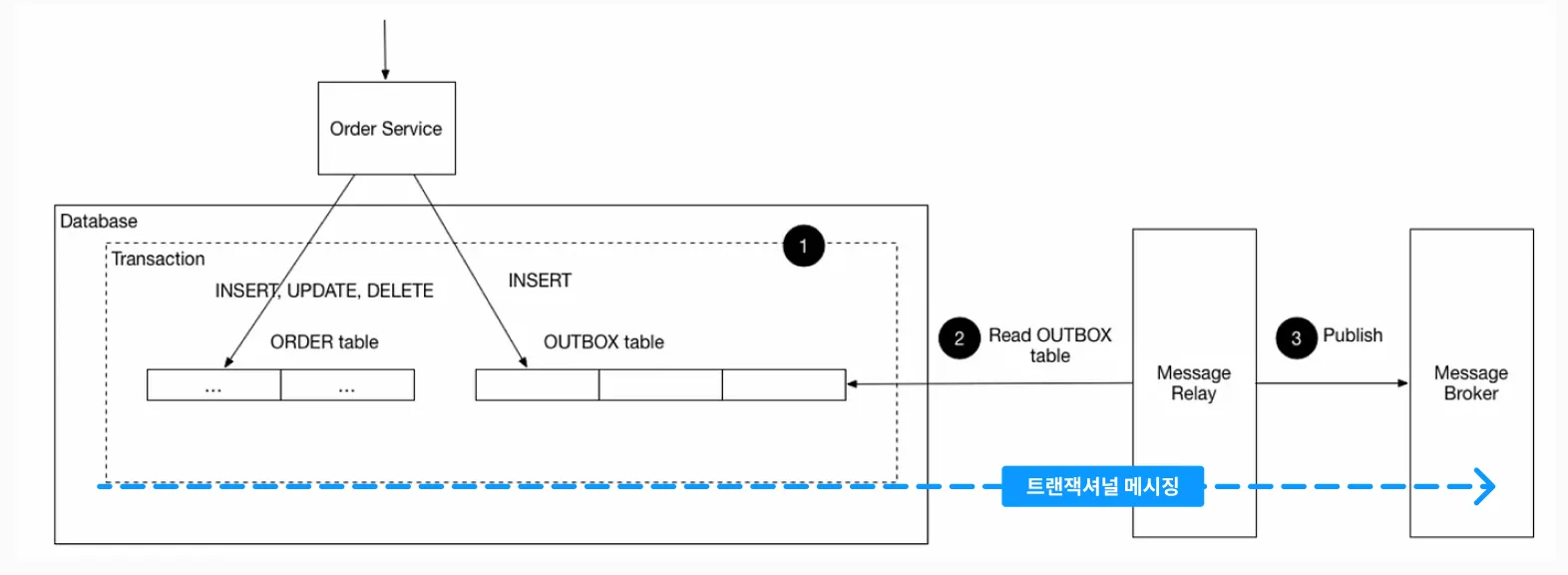

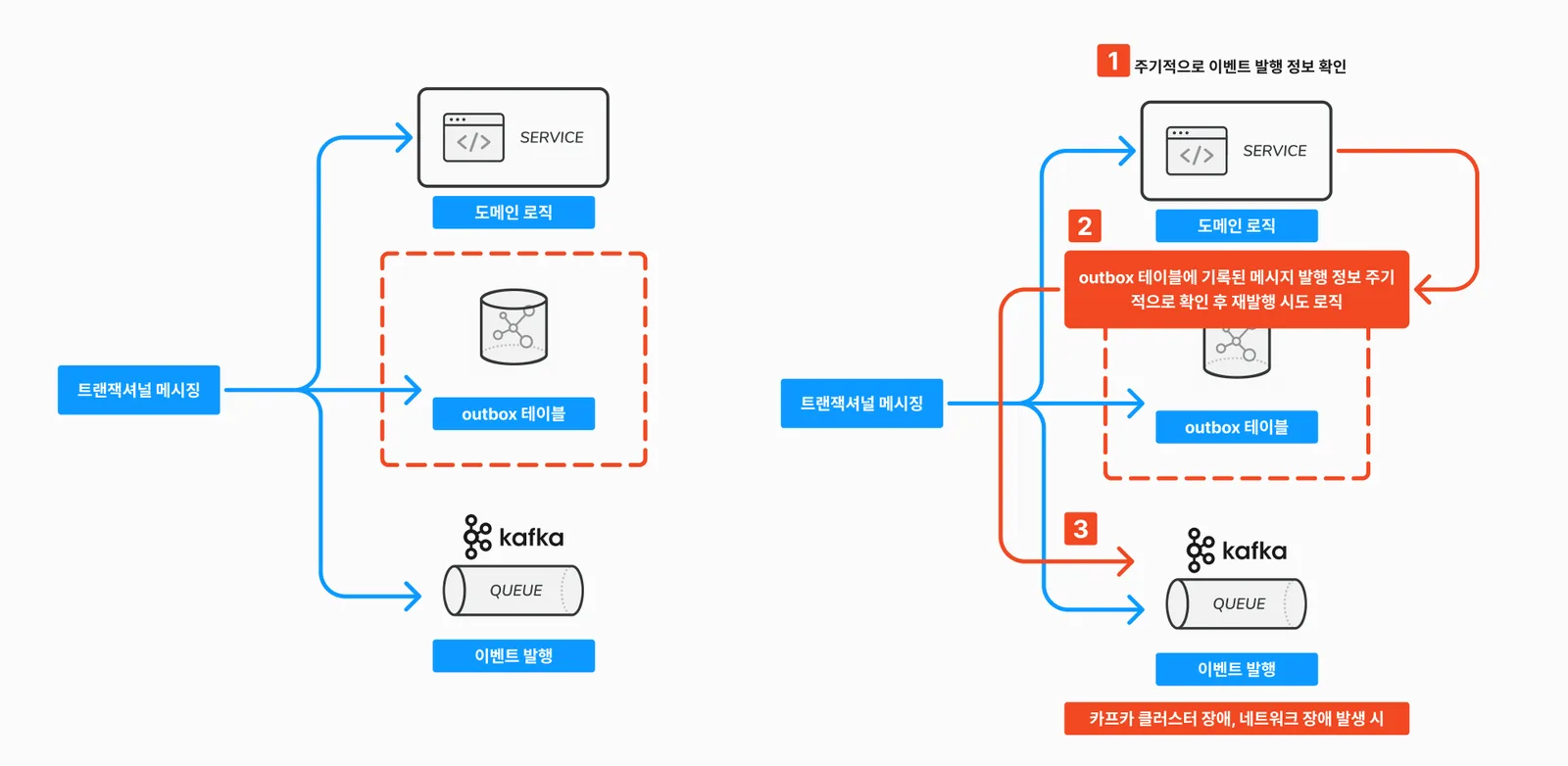

트랜잭션 메시징 :: 트랜잭셔널 아웃박스 패턴 도입

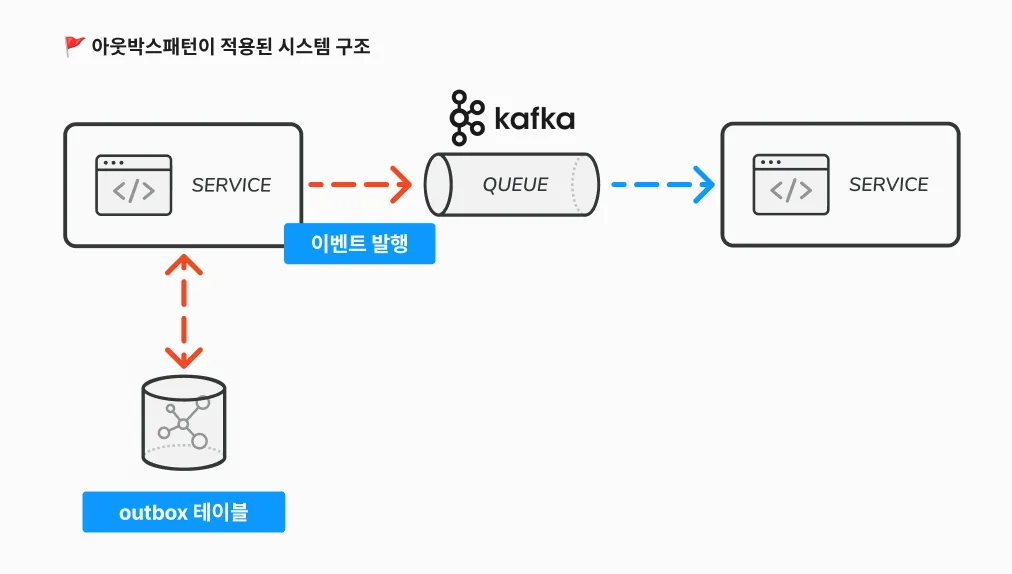

트랜잭셔널 아웃박스 적용된 시스템 구조

비즈니스 로직은 어떻게 바뀌게 되었을까?

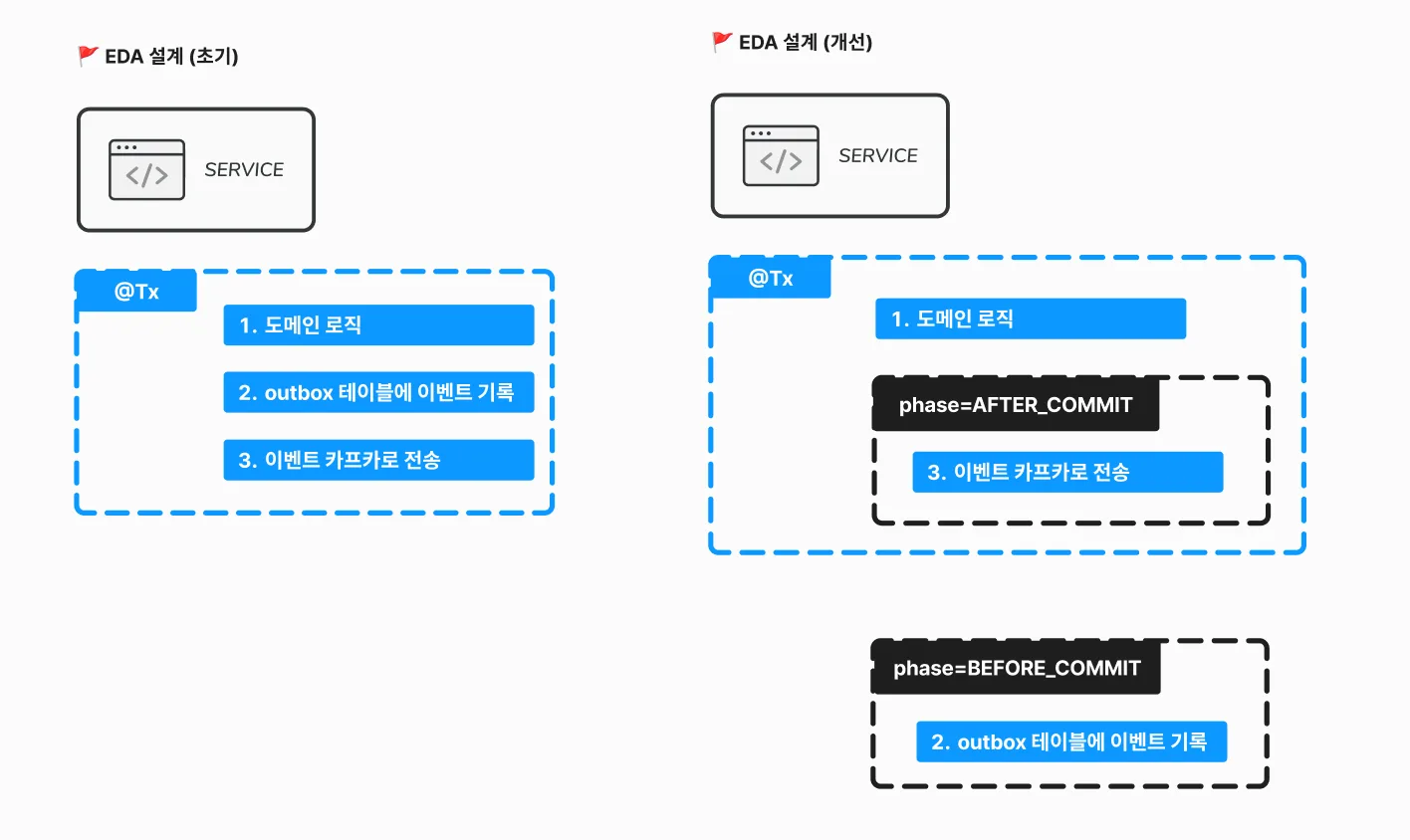

🔥TransactionalEventListener의 BEFORE_COMMIT 활용하다
✅ 초기 설계
  • 하나의 트랜잭션 안에서 도메인 로직 처리
  • outbox 이벤트 테이블에 이벤트 기록, 이벤트 발행 수행
✅ 변경된 구현
  • 도메인 로직 처리와 이벤트 발행만 트랜잭션 내에서 수행
  • BEFORE_COMMIT 단계에서 outbox 테이블 이벤트 기록
  • AFTER_COMMIT 단계에서 카프카 메시지 발행
  • 장점은??
    • 이벤트 발행 이후의 모든 로직을 TransactionalEvenListener 에서 처리 > 일관성 유지
    • 도메인 로직과 부가적인 처리를 명확히 분리 > 확장성 & 응집도 향상
🔥메시지 발행 상태 값의 상세화
✅ 초기 설계
  • boolean 타입의 publised 필드 사용 (true/false)
✅ 변경된 구현

  • 상태값 크게 3가지로 상세화

    • init: 이벤트 발행 등록 (outbox에 처음 기록될 때)
    • send_success: 이벤트 발행 성공
    • send_fail: 이벤트 발행 실패 (카프카에 메시지 전송 실패)

  • 상태값으로 나뉘게 되면서

    • 더 상세한 상태 추적 가능
    • 문제 상황 식별 용이 (예. 서비스 배포 시 graceful shutdown 이슈)
    • 추가로, ThreadPoolTaskExecutor 설정 개선으로 graceful shutdown 이슈 해결
다이어그램으로 다시 정리해보자
sequenceDiagram
    participant C as Client
    participant S as Service
    participant DB as Database
    participant O as Outbox Table
    participant E as Event Publisher
    participant K as Kafka

    Note over C,K: 초기 설계
    C->>S: 요청
    activate S
    S->>DB: 도메인 로직 처리
    S->>O: 이벤트 기록
    S->>E: 이벤트 발행
    S-->>C: 응답
    deactivate S
    E->>K: 메시지 발행 (AFTER_COMMIT)

    Note over C,K: 변경된 구현
    C->>S: 요청
    activate S
    S->>DB: 도메인 로직 처리
    S->>E: 이벤트 발행
    S-->>C: 응답
    deactivate S
    E->>O: 이벤트 기록 (BEFORE_COMMIT)
    E->>K: 메시지 발행 (AFTER_COMMIT)

    Note over O: 상태값<br/>init<br/>send_success<br/>send_fail

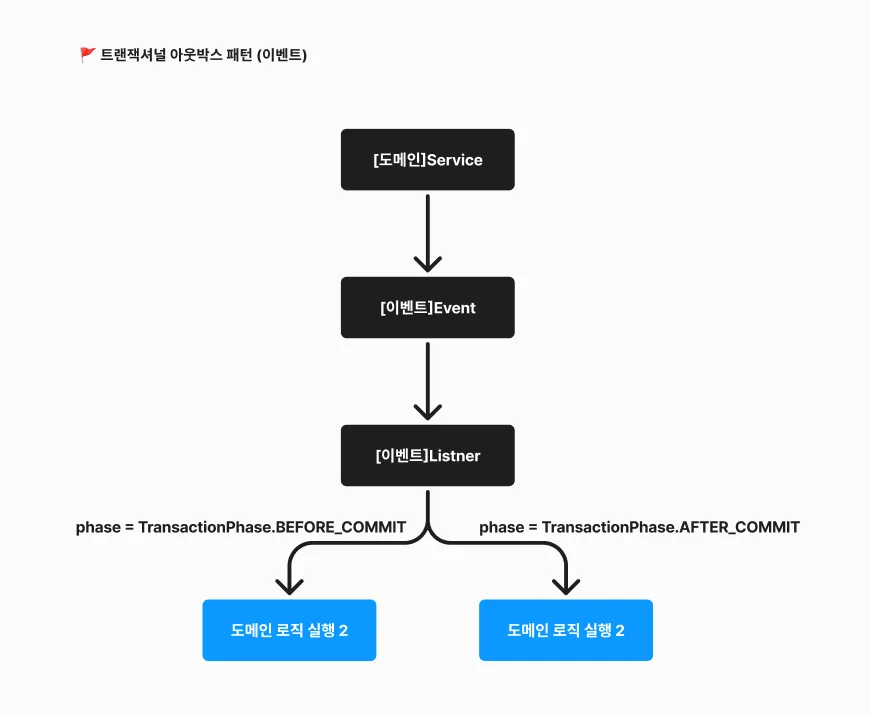

👨‍🌾 이제는 새롭게 알게된 TransactionalEventListener 정리해보자

이벤트 처리 메커니즘

트랜잭션 단계와 연동

  • BEFORE_COMMIT: 트랜잭션 커밋 직전

  • AFTER_COMMIT : 트랜잭션 커밋 직후

  • AFTER_ROLLBACK : 트랜잭션 롤백 직후

  • AFTER_COMPLETION : 트랜잭션 완료 후 (커밋 또는 롤백)

  • 트랜잭션 컨텍스트 내에서 안전한 이벤트 처리가 가능

    • 트랜잭션의 결과에 따라 이벤트 처리 제어 가능

  • 비동기 처리 가능

    • @Async 어노테이션과 함께 사용 > 비동기적으로 이벤트 처리 가능
예시 코드
@Component
public class MyTransactionalEventListener {

    @TransactionalEventListener(phase = TransactionPhase.AFTER_COMMIT)
    public void handleAfterCommit(MyCustomEvent event) {
        // 트랜잭션이 성공적으로 커밋된 후 실행될 로직
        System.out.println("트랜잭션 커밋 후 이벤트 처리: " + event.getMessage());
    }

    @TransactionalEventListener(phase = TransactionPhase.AFTER_ROLLBACK)
    public void handleAfterRollback(MyCustomEvent event) {
        // 트랜잭션이 롤백된 후 실행될 로직
        System.out.println("트랜잭션 롤백 후 이벤트 처리: " + event.getMessage());
    }
}
이제는 실제 실무에서 사용 예시를 살펴보자

이커머스 서비스

sequenceDiagram
    participant C as 고객
    participant OS as 주문 서비스
    participant DB as 데이터베이스
    participant TEL as TransactionalEventListener
    participant IS as 재고 서비스
    participant PS as 결제 서비스
    participant NS as 알림 서비스
    participant AS as 분석 서비스

    C->>OS: 주문 요청
    activate OS
    OS->>DB: 주문 정보 저장
    OS->>OS: OrderCreatedEvent 발행

    Note over TEL: BEFORE_COMMIT
    TEL->>IS: 재고 임시 할당

    Note over OS: 트랜잭션 커밋
    OS-->>C: 주문 접수 응답
    deactivate OS

    Note over TEL: AFTER_COMMIT
    TEL->>PS: 결제 처리
    TEL->>NS: 주문 확인 이메일 발송

    Note over TEL: AFTER_ROLLBACK (실패 시나리오)
    TEL->>IS: 재고 할당 취소
    TEL->>NS: 주문 실패 알림 발송

    Note over TEL: AFTER_COMPLETION
    TEL->>AS: 주문 처리 결과 분석 데이터 전송
  • BEFORE_COMMIT
    • 사용 사례: 재고 임시 할당
    • 설명: 주문이 완전히 확정되기 전에 재고를 임시로 할당합니다. 이는 동시에 발생하는 다른 주문과의 충돌을 방지하기 위함입니다.
    • 장점: 트랜잭션이 실제로 커밋되기 전에 중요한 사전 작업을 수행할 수 있습니다.
  • AFTER_COMMIT
    • 사용 사례: 결제 처리 및 주문 확인 이메일 발송
    • 설명: 주문이 성공적으로 데이터베이스에 저장된 후, 결제를 진행하고 고객에게 주문 확인 이메일을 발송합니다.
    • 장점: 주문 데이터의 일관성이 보장된 후에 외부 시스템과의 상호작용을 수행합니다.
  • AFTER_ROLLBACK
    • 사용 사례: 재고 할당 취소 및 주문 실패 알림 발송
    • 설명: 주문 처리 중 오류가 발생하여 트랜잭션이 롤백된 경우, 임시 할당된 재고를 취소하고 고객에게 주문 실패 알림을 발송합니다.
    • 장점: 실패한 트랜잭션에 대한 정리 작업과 사용자 통지를 안전하게 수행할 수 있습니다.
  • AFTER_COMPLETION
    • 사용 사례: 주문 처리 결과 분석 데이터 전송
    • 설명: 주문 처리가 완료된 후(성공 또는 실패), 전체 과정에 대한 분석 데이터를 별도의 분석 시스템으로 전송합니다.
    • 장점: 트랜잭션의 최종 결과에 상관없이 항상 실행되어야 하는 작업을 처리할 수 있습니다.
  • 👨‍🌾 전체적인 장점
    1. 세분화된 제어: 트랜잭션의 각 단계에 맞는 적절한 작업을 수행할 수 있습니다.
    2. 안정성 향상: 주문 처리의 각 단계에서 발생할 수 있는 문제에 대해 더 세밀하게 대응할 수 있습니다.
    3. 성능 최적화: 주 트랜잭션에 영향을 주지 않고 부가적인 작업들을 비동기적으로 처리할 수 있습니다.
    4. 확장성: 새로운 요구사항이 생길 때 기존 코드를 수정하지 않고 적절한 단계의 리스너를 추가하여 대응할 수 있습니다.
이제는 실제 실무에서 사용 예시를 살펴보자 (코드단)

이커머스 서비스

✅ 도메인 서비스 클래스
@Service
@RequiredArgsConstructor
public class InventoryService {
    private final InventoryRepository inventoryRepository;
    private final ApplicationEventPublisher eventPublisher;

    @Transactional
    public void updateInventoryQuantity(UpdateInventoryCommand command) {
        // 1. 도메인 로직 처리
        Inventory inventory = inventoryRepository.findById(command.getInventoryId())
            .orElseThrow(() -> new EntityNotFoundException("Inventory not found"));
        inventory.updateQuantity(command.getNewQuantity());
        inventoryRepository.save(inventory);

        // 2. 이벤트 발행
        eventPublisher.publishEvent(new InventoryUpdatedEvent(this, inventory));
    }
}

✅ 이벤트 클래스
@Getter
public class InventoryUpdatedEvent extends ApplicationEvent {
    private final Inventory inventory;

    public InventoryUpdatedEvent(Object source, Inventory inventory) {
        super(source);
        this.inventory = inventory;
    }
}

✅ Outbox 엔티티
@Entity
@Table(name = "outbox")
@Getter @Setter
public class OutboxEvent {
    @Id
    @GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    @Enumerated(EnumType.STRING)
    private EventStatus status;

    @Column(columnDefinition = "TEXT")
    private String payload;

    private LocalDateTime createdAt;

    public enum EventStatus {
        INIT, SEND_SUCCESS, SEND_FAIL
    }
}

✅ 이벤트 리스터 클래스
@Component
@RequiredArgsConstructor
public class InventoryEventListener {
    private final OutboxRepository outboxRepository;
    private final KafkaTemplate<String, String> kafkaTemplate;

    @TransactionalEventListener(phase = TransactionPhase.BEFORE_COMMIT)
    public void handleInventoryUpdatedEventBeforeCommit(InventoryUpdatedEvent event) {
        OutboxEvent outboxEvent = new OutboxEvent();
        outboxEvent.setStatus(OutboxEvent.EventStatus.INIT);
        outboxEvent.setPayload(convertToJson(event));
        outboxEvent.setCreatedAt(LocalDateTime.now());
        outboxRepository.save(outboxEvent);
    }

    @TransactionalEventListener(phase = TransactionPhase.AFTER_COMMIT)
    @Async
    public void handleInventoryUpdatedEventAfterCommit(InventoryUpdatedEvent event) {
        OutboxEvent outboxEvent = outboxRepository.findLatestByPayloadContaining(event.getInventory().getId().toString())
            .orElseThrow(() -> new RuntimeException("Outbox event not found"));

        try {
            kafkaTemplate.send("inventory-topic", convertToJson(event));
            outboxEvent.setStatus(OutboxEvent.EventStatus.SEND_SUCCESS);
        } catch (Exception e) {
            outboxEvent.setStatus(OutboxEvent.EventStatus.SEND_FAIL);
        }

        outboxRepository.save(outboxEvent);
    }

    private String convertToJson(Object object) {
        // Object를 JSON 문자열로 변환하는 로직
    }
}

🤔 개인적인 견해 및 분석

  • 현재 개발 시에는 단순 트랜잭션만을 묶어서 사용했지만 새롭게 배운 TransactionalEventListener 사용해 복잡한 요구사항 과 이슈를 처리 할 수 있을 거 같다.
  • 복잡한 트랜잭션의 처리에는 도메인 지식이 상당 부분 중요할 거 같다. (처리 방법에는 정답이 없기에)

🏆 핵심 takeaways

  1. 트랜잭셔널 메시징 기법을 이용해 트랜잭션을 관리한다.
  2. 다양한 이벤트 처리 메커니즘을 통해 복잡한 요구 사항을 처리한다.

💬 추가 의견 / 질문

  • 트랜잭션 메시징 (아웃박스 패턴) 이외 다른 방법론이 있을까?
