주문 서버 개발기 2편 (설계)

여섯 도메인이 얽힌 주문을 멀티모듈 안에서 어떻게 나눌지, 내부 통신과 외부 결제 연동을 어디서 끊을지 정하고 분산 트랜잭션과 재처리 전략까지 시퀀스 다이어그램으로 확정한 설계 기록.

아키텍처멀티모듈트랜잭션

작성날짜: 24.09.11

📚 Table of Contents

해당 포스팅은 아래의 시리즈로 구성되어 있습니다. 시리즈대로 포스팅을 읽어주세요 🧑🏼‍🌾

  1. 주문 서버 개발기 1편 (도메인)
  2. 주문 서버 개발기 2편 (설계)
  3. 주문 서버 개발기 3편 (구현) (feat.지속 가능한 소프트웨어)

설계 필요

  • 주문과 연관된 도메인이 많음
    • 6가지 도메인 (회원, 주문, 상품, 장바구니, 결제, 배송)
  • 이에 따른 통신, 트랜잭션 전략 등이 필요

주문은 어떻게 진행이 될까? (사용자 입장에서 살펴보자)

  • 장바구니에 담긴 상품들을 정보를 기반으로 사용자, 배송 정보를 추가해 주문을 진행
  • 여기서 주문은 결제, 배송과 한묶음!

주문 프로세스를 하나씩 설계해보자

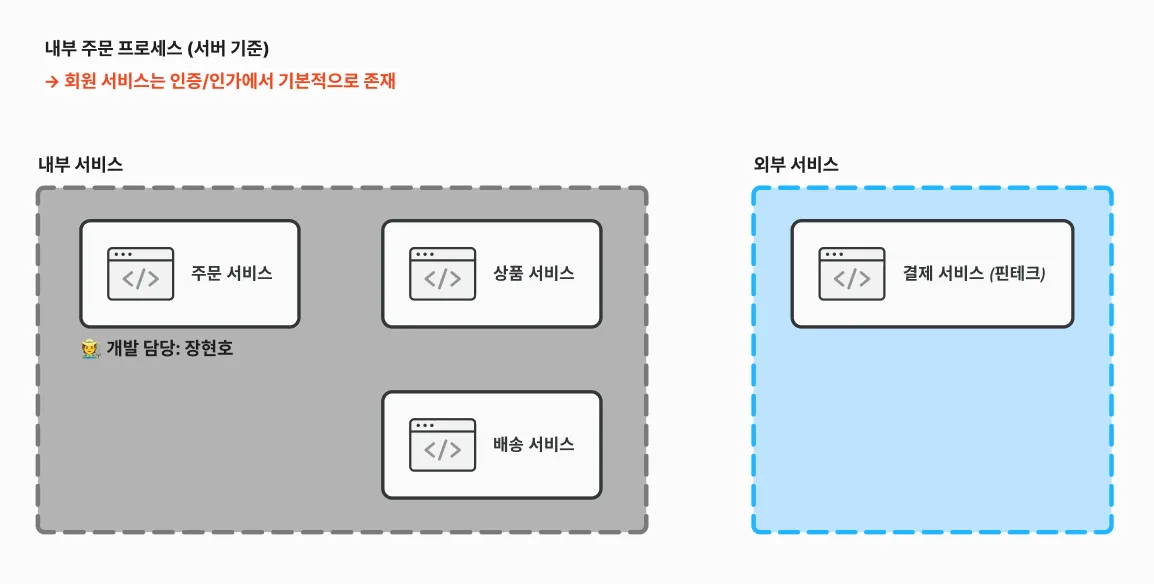

1. 내부 주문 프로세스 (서버 기준)

  • 크게 4가지 서비스가 필요
  • 멀티모듈 구조니까 각각 필요한 데이터를 관련된 도메인 서비스에서 불러오는 전략?

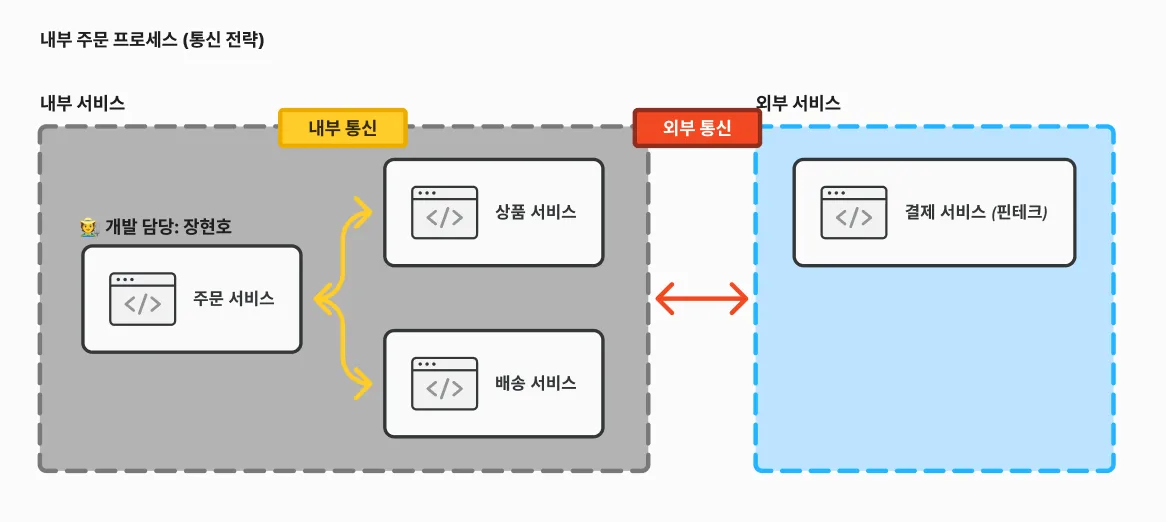

2. 내부 주문 프로세스 (통신 전략)

  • 그렇다면 각각의 통신은 크게 2가지
    • 내부 통신 (현재 배포는 하나의 클러스터에 여러개의 서버가 띄어진 상황)
    • 외부 통신 (타팀에서 제공 예정인 결제 서비스)

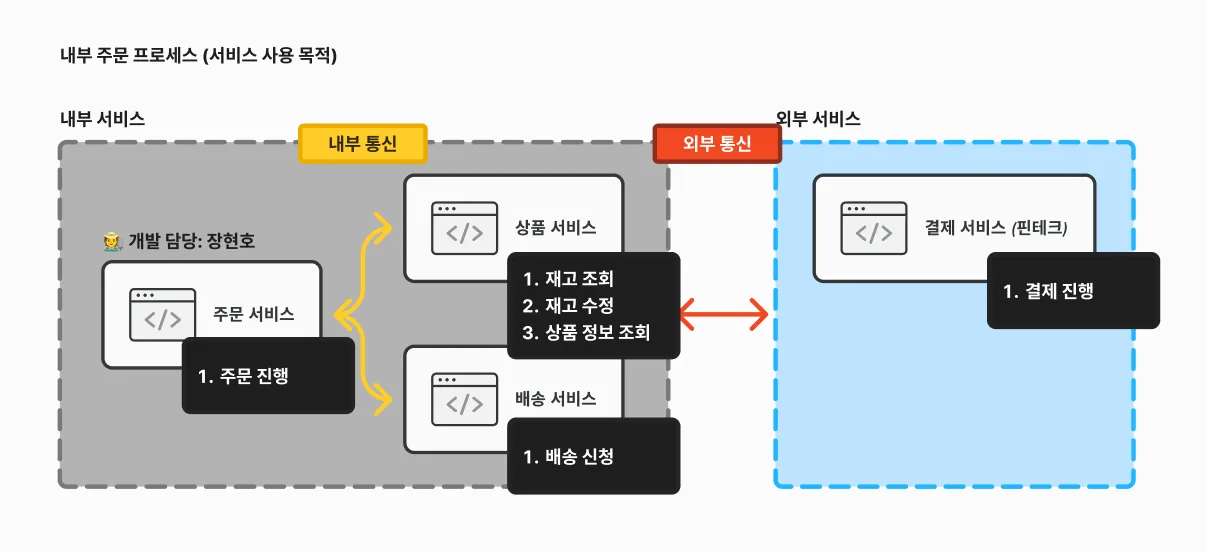

3. 내부 주문 프로세스(서비스 사용 목적)

  • 각각의 서비스의 사용 목적을 정리
  • 주문 서비스에 필요한 기능 나열

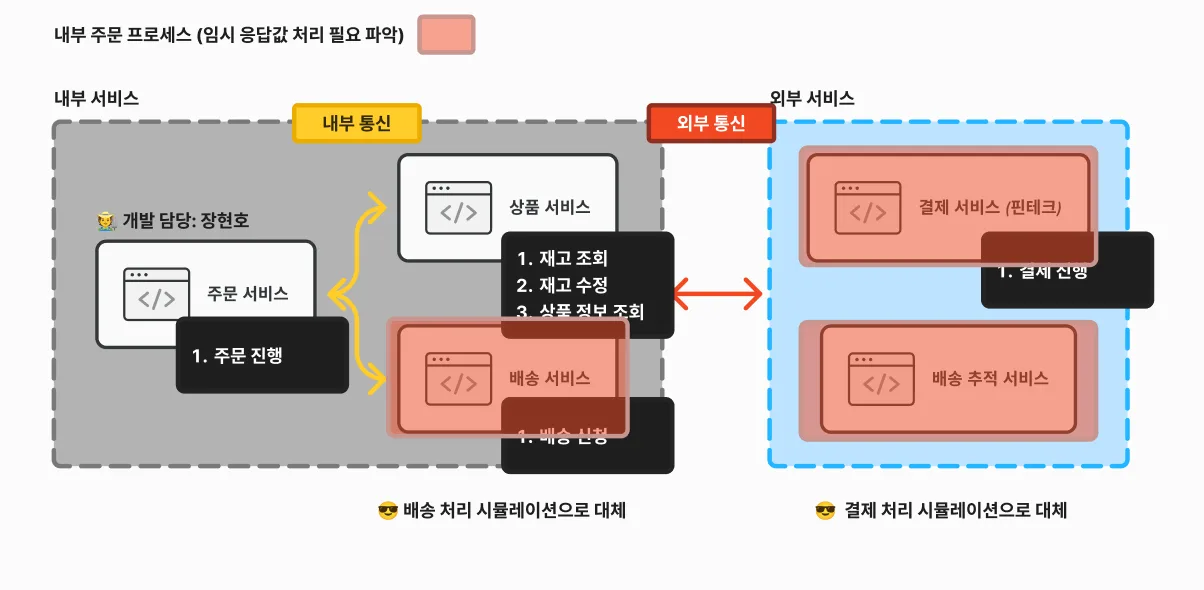

4. 내부 주문 프로세스 (임시 응답값 처리 필요 파악)

여기서 임시 응답값 = 미 개발된 서비스

  • 생각해보니 배송 서비스 말고도 배송 처리 서비스 는 ?
  • 여기서 배송 처리 서비스 각 택배사 별 실시간 데이터 제공 서비스를 의미

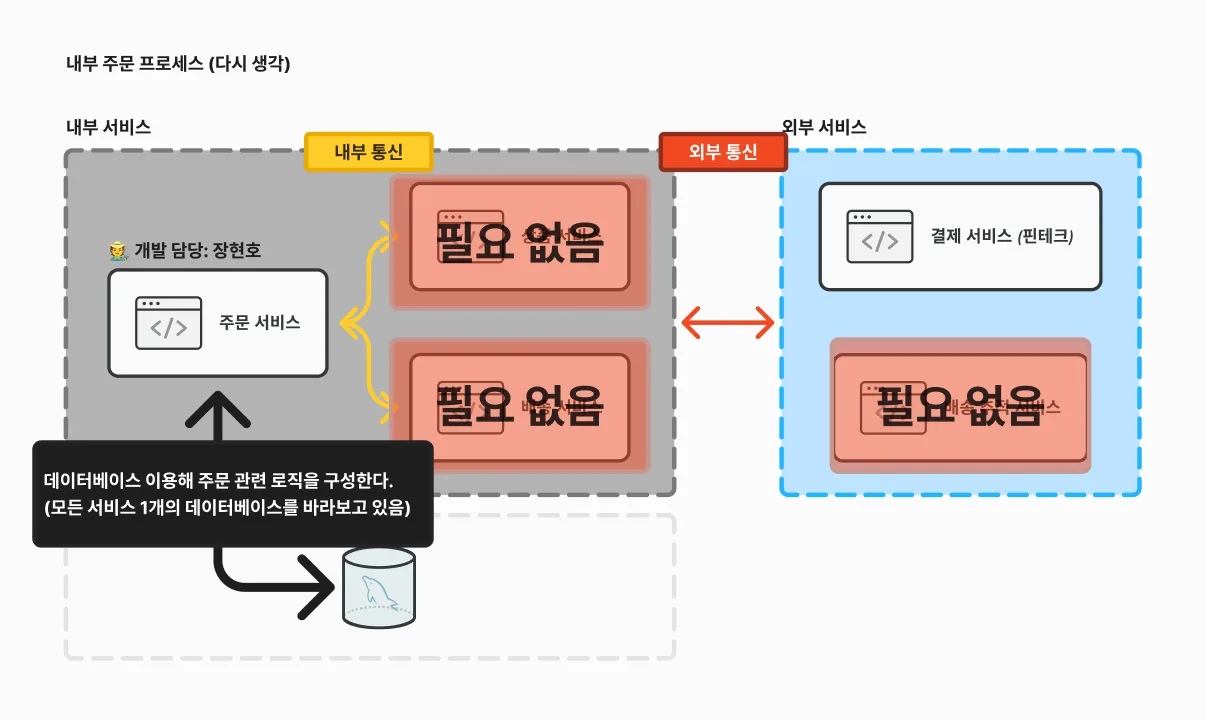

5. 내부 주문 프로세스 (다시 생각)

  • 다시 생각! 현재 서버 프로젝트 구조는 멀티 모듈
  • 멀티 모듈 != MSA 가 아니다!
  • 그렇다면, 굳이 server to server 통신이 필요치 않음
  • 주문 서비스에서 바로 데이터베이스를 이용해 필요한 데이터를 가져다 쓰자

필요한 기술들을 생각해보자

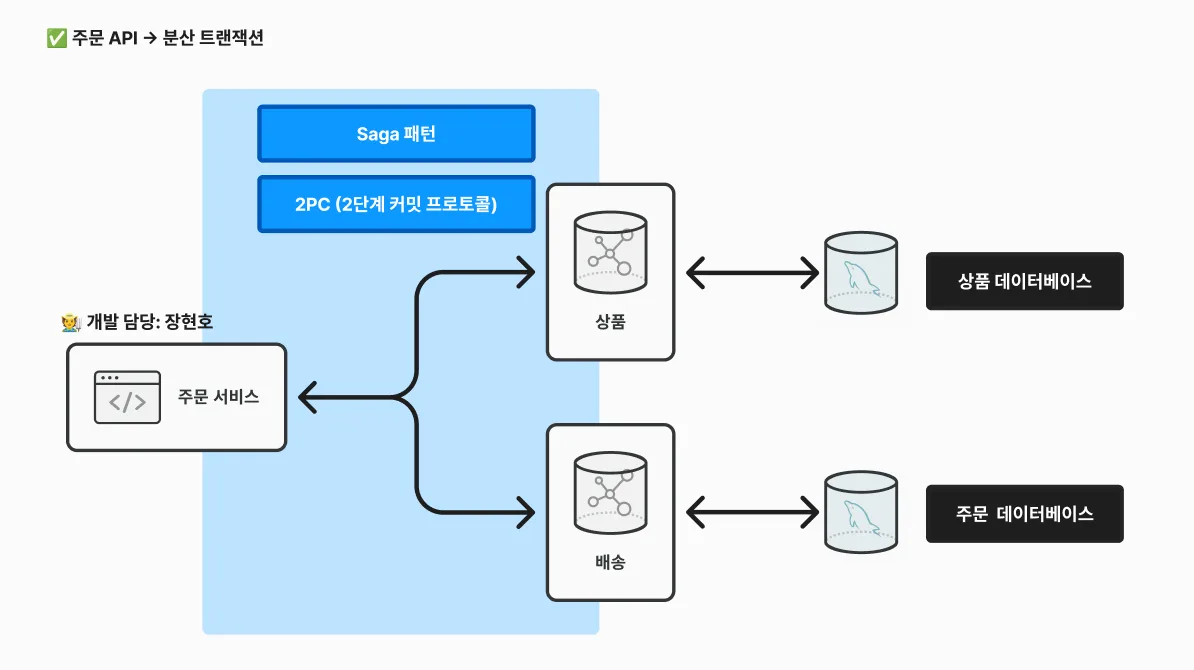

1. 분산 트랜잭션 처리

  • 만약 이렇게 하나의 데이터베이스가 아닌 개별 데이터베이스 구조이면 유명한 사가패턴, 2PC 기술을 사용

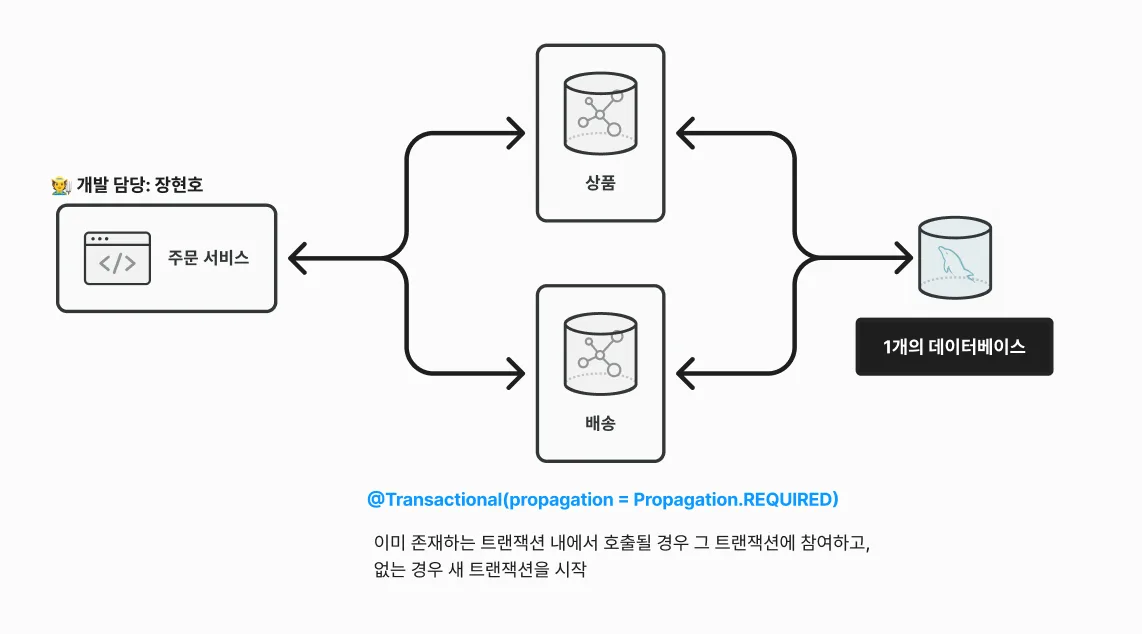

  • 하지만 현 프로젝트에서는 한개의 데이터베이스 사용
  • 굳이 위 2가지 기술을 사용할 필요가 없음 (아래처럼 개발해보자)

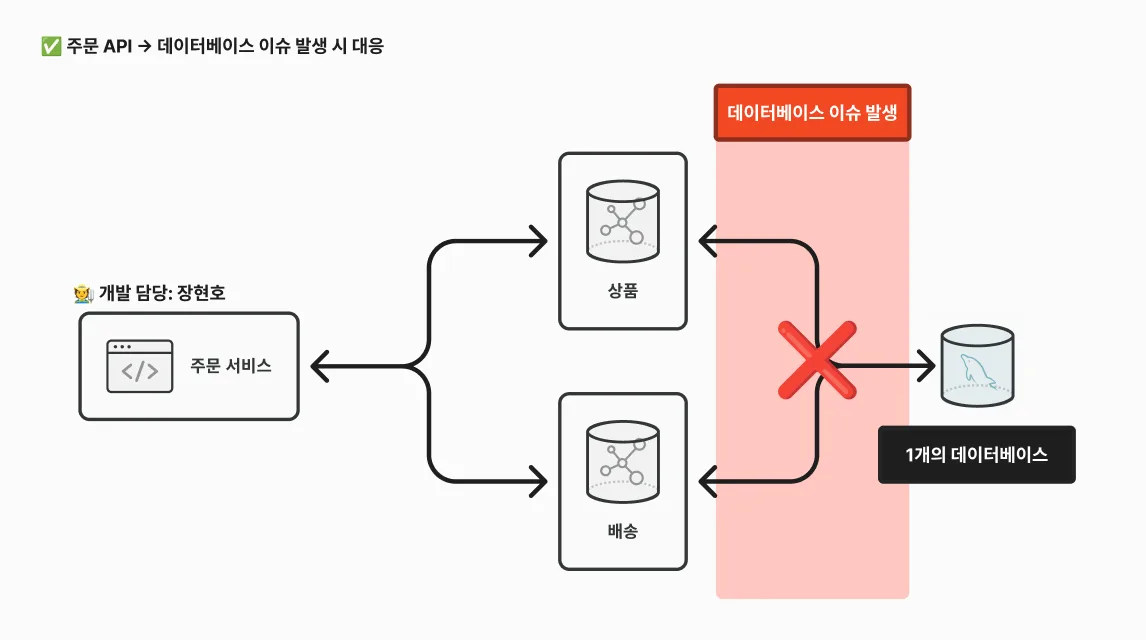

2. 데이터베이스 이슈 발생 처리 (재처리 로직)

  • 데이터베이스 이슈로 인해 비즈니스 로직 중간에 이슈가 발생한다면?

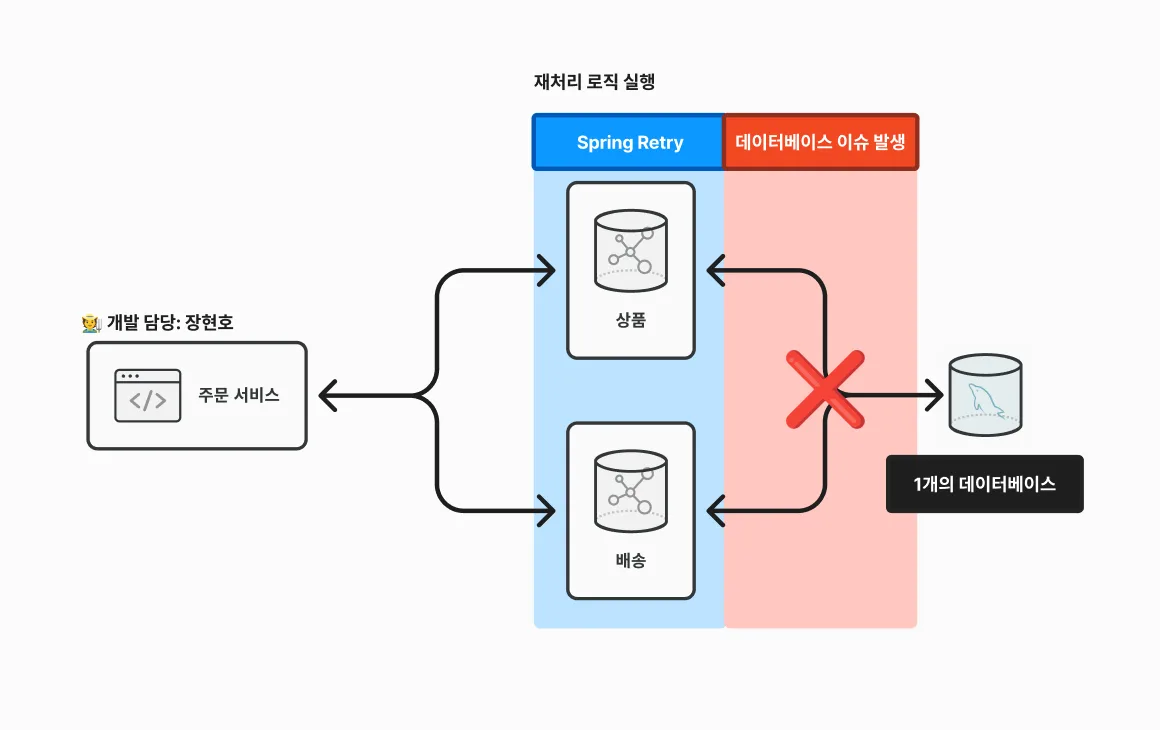

  • Spring Batch 에서 독립적으로 나온 기술인 Spring Retry 기술을 사용해보자

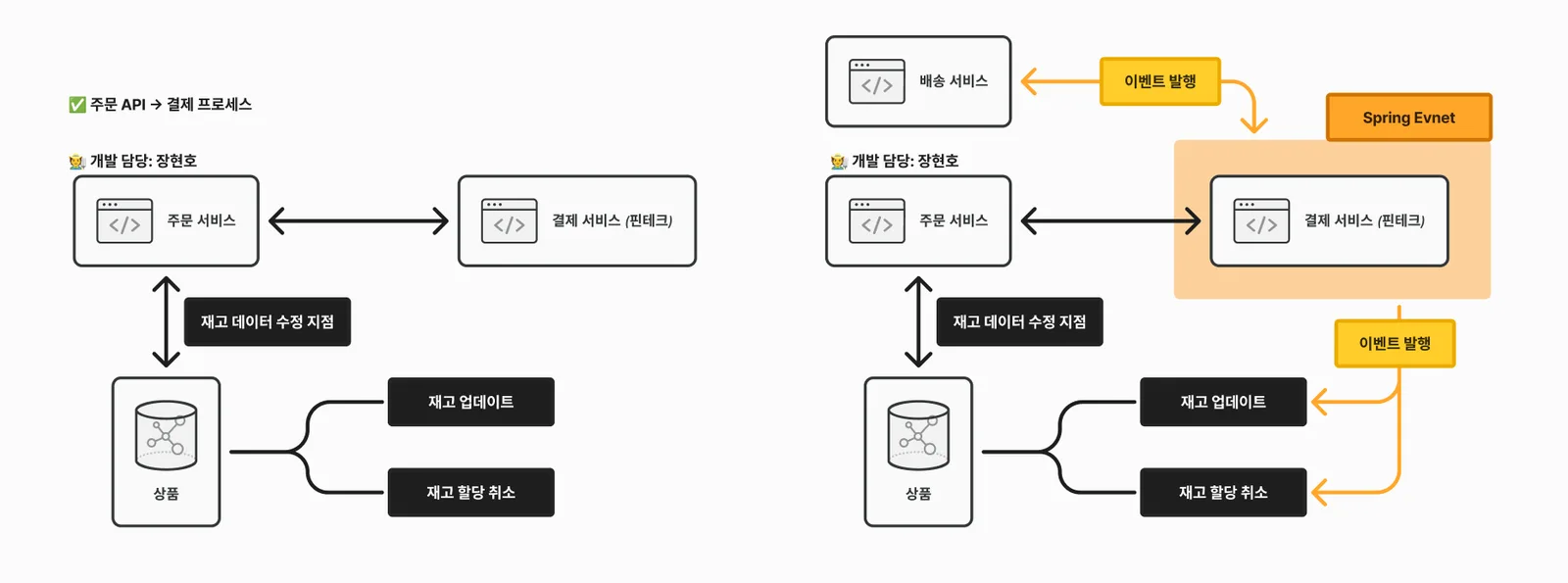

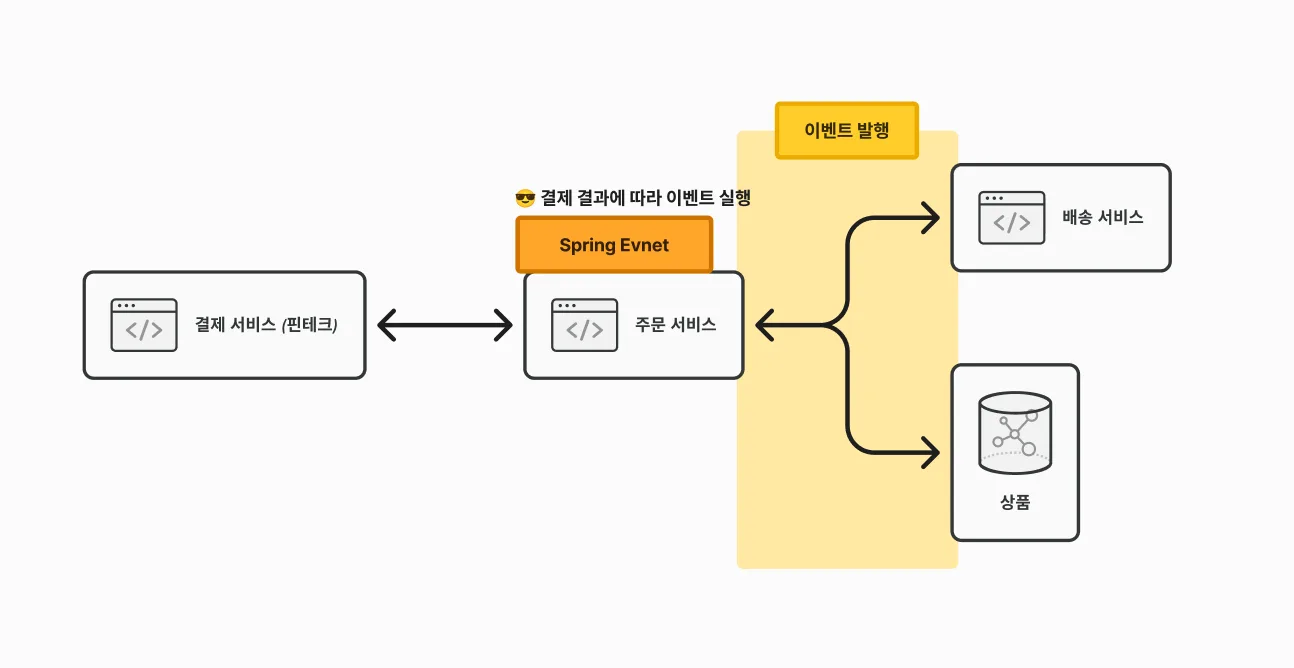

3. 외부 서비스간 처리 (결제 서비스)

  • 트랜잭션 롤백 처리가 중요
  • Spring Event 를 이용해 이벤트 발행을 해서 처리 (아래 참고 - 정리)

시퀀스 다이어그램을 그려보자

sequenceDiagram
    actor User
    participant OS as Order Service
    participant PS as Product Service
    participant SS as Shipping Service
    participant PmS as Payment Service
    participant SE as Spring Event Publisher

    User->>OS: 상품 선택
    OS->>PS: 상품 정보 요청
    PS-->>OS: 상품 정보 응답
    User->>OS: 장바구니에 추가
    User->>OS: 주문 시작
    Note over OS,PS: 분산 트랜잭션 시작
    OS->>PS: 재고 확인
    PS-->>OS: 재고 상태 응답
    OS->>SS: 배송 정보 요청
    SS-->>OS: 배송 정보 응답
    OS->>User: 주문 정보 확인 요청
    User->>OS: 주문 정보 확인
    OS->>PmS: 결제 요청
    PmS->>User: 결제 정보 입력 요청
    User->>PmS: 결제 정보 제공
    PmS-->>OS: 결제 결과 전송
    alt 결제 성공
        Note over OS,SE: 트랜잭션 커밋
        OS->>SE: OrderCompletedEvent 발행
        Note over SE,PS: 비동기 처리
        SE-->>PS: 재고 업데이트 (비동기)
        SE-->>SS: 배송 요청 (비동기)
        OS->>User: 주문 완료 알림
    else 결제 실패
        Note over OS,SE: 트랜잭션 롤백
        OS->>SE: OrderFailedEvent 발행
        SE-->>PS: 재고 할당 취소 (비동기)
        OS->>User: 결제 실패 알림
    end

회고

  • 생각보다 주문 API 개발에 신경써야 될 부분이 많음
  • 도메인 이해 중요
  • 이제는 필요한 기술들을 적용해서 개발해보자 🔥
